Das Multi-I/O-Modul stellt 16 digitale I/Os, 4 analoge Eingänge und 1 analogen Ausgang zur Verfügung.
Die Steuerung erfolgt über I2C-Interface und zwei Bausteine PCF8574 und einen Baustein PCF8591. Die Adressen der Bausteine sind über DIP-Switches wählbar, wobei die PCF8574 zwei hintereinanderliegende Adressen belegen.
Die digitalen I/Os sind über zwei 10-polige Stecker heraus geführt, deren Belegung den Port-Steckern im Atmel-STK500-Board entsprechen. Die Analog-Eingaben erfolgen über dreipolige Anschlüsse mit GND, +5V und der Signal-Leitung. Die Referenzspannung für die analogen Eingänge kann über einen Trimmer auf dem Board eingestellt werden.

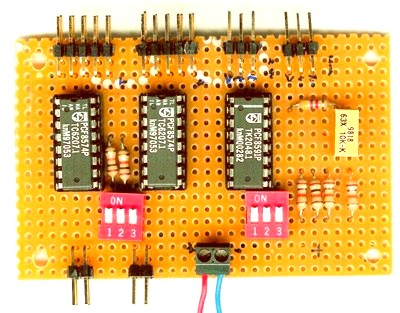

Hier ein Foto des Multi-I/O-Moduls:
