Das Testmodul beinhaltet 8 Taster und 8 LEDs. Diese sind über einen 10-poligen Stecker nach außen geführt, der der Belegung der Port-Stecker des Atmel-STK500-Boards entspricht, also 8 digitale Bits, GND und 5V beinhaltet.
Für jedes Bit kann über Jumper eingestellt werden, ob es an einem Taster (also Eingabe) oder an einer LED (also Ausgabe) anliegt. Hier ist der simple Schaltplan für ein Bit.

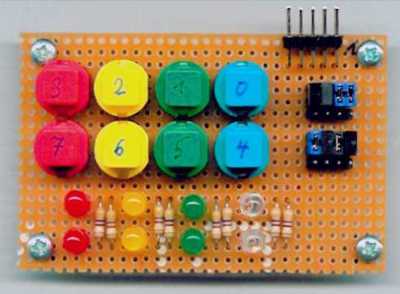

Und hier ein Foto des Test-Moduls:
